Как работает кулачковый насос?

По принципу действия кулачковые насосы аналогичны шестеренчатым в том плане, что жидкость перемещается вдоль округлой внутренней части корпуса. Отличие лишь в том, что в кулачковом насосе роторы не соприкасаются друг с другом, зацепление и передача вращения происходит ранее благодаря шестерням в коробке передач. Подшипники опорного вала расположены в коробке передач, и так как они не погружены в перекачиваемую жидкость, давление на них ограничивается размещением и прогибом вала.

скачанные файлы

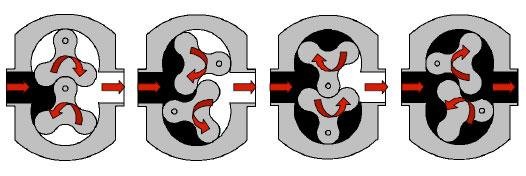

  • По мере того как роторы выходят из зазоров, они увеличивают объем на входе в рабочую камеру. Продукт двигается/всасывается в зону разрежения и подхватывается роторами, которые вращаются.

  • Перекачиваемая среда двигается вдоль внутренней части корпуса в карманах между ротором и стенкой корпуса – она не проходит между кулачками.

  • В итоге, воздействием усилий кулачков перекачиваемая среда выходит под давлением через выходной порт.

Кулачковые насосы часто используются в пищевой промышленности, так как транспортируют деликатные продукты/продукты с кусочками без повреждений. Здесь размер перекачиваемых частиц может быть гораздо больше, чем у других объемных насосов. Поскольку роторы не соприкасаются друг с другом и зазоры между рабочими частями немного больше, чем у других объемных насосов, поэтому эффективность работы с низковязкими жидкостями ниже. Не столь хороши и нагрузочные характеристики, низкая самовсасывающая способность. Перекачивание высоковязких продуктов требует низкой скорости вращения (как правило, 25% от номинальной скорости) для достижения оптимальной производительности. Характеристика кулачкового насоса по ссылке: http://steiner-pumps.com/pumps/lobe-pump

Основные черты кулачковых насосов Boyser:

- вся линейка ориентирована на гигиенический дизайн и использование в пищевой/фармацевтической промышленности

- все контактные части выполнены из нержавеющей стали AISI 316L с обработкой поверхностей 0,8 мкм

- стандартное исполнение включает порты DIN 11851, одинарное механическое уплотнение и трех-лопастные кулачки;

- опционально насосы могут быть исполнены с другими типами соединений, рубашкой обогрева, увеличенным прямоугольным входом, другим профилем кулачка и т. п.

- диапазон производительностей модельного ряда приведен на рисунке ниже

Рис. Кривые характеристик

Отдельным ответвлением в линейке являются кулачковые насосы с прорезиненным ротором, которые отличаются более высокой самовсасывающей способностью и абразивной стойкостью. Эти насосы имеют более промышленный дизайн, но вполне могут применяться и в пищевой промышленности.
